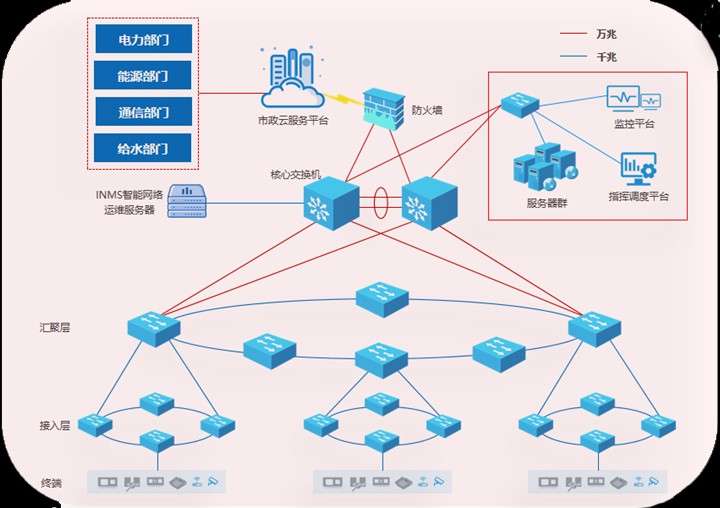

綜合管廊信息化系統圖
特點一：萬兆骨干網，網絡數據整體轉發能力大幅提升；
網絡系統骨干采用萬兆光纖鏈路，保證各子系統數據高速傳輸無瓶頸；各子系統終端采用千兆光纖環網接入網絡，分層組網、分區匯聚，層次清晰，管理維護方便；子系統間采用VLAN技術邏輯隔離，對各系統安全分區；接入層環網采用ERPS收斂迅速，鏈路熱備冗余。

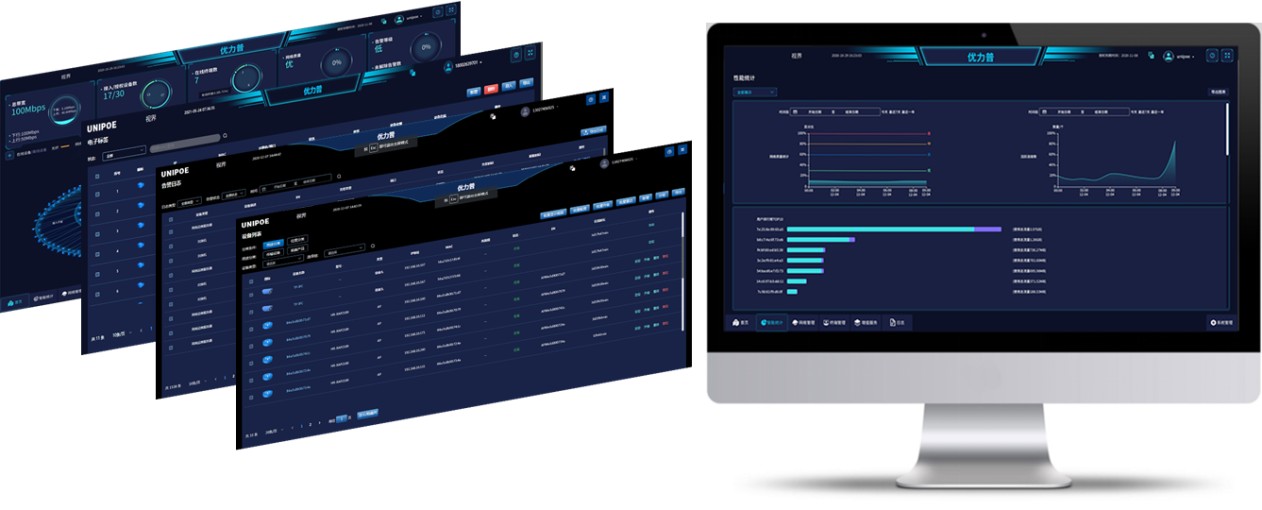

特點二：全網設備統一運維管理，全景拓撲自動生成；
智能綜合管廊系統工程子系統多、終端種類繁雜、網絡規模龐大。優力普運維平臺提供多系統統一管理：一張物理網絡承載計算機網、通信網、設備網，業務邏輯隔離，平臺自帶網閘功能，在保障內網安全前提下，實現多網統一管理，節省投資成本。運維平臺自動生成網絡拓撲，全網架構清晰可見，故障快速精準定位。
特點三：基于統一的信息集成平臺，實現數據信息一體化、運行監控一體化、維護管理一體化；
通過統一管理平臺對市政隧道內基礎網絡設備狀態進行實時監測，防患設備故障隱患，提高管廊管理效率，使整體系統具有信息匯聚、資源共享及協同管理的綜合應用功能；并具有為管廊主體業務提供高效的信息化運行服務及完善的支持輔助功能。
特點四：軟硬融合一體化實現應用、數據可視化大屏展示：
優力普VNMS綜合監控管理運維系統視頻交互顯示模塊支持4K超高清視頻信號采集與傳輸，采用純網絡系統架構和模塊化設計理念，不僅具有純硬件架構穩定高效的優勢，同時可支持各種接口、業務模塊混合搭配滿足不同的應用場景，并且各個節點之間傳輸距離不受限制。系統提供云拼接、云解碼、云輸入、云預監、云回顯等多種數據展示應用功能，針對可視化多業務控制指揮中心的應用需求而設計。

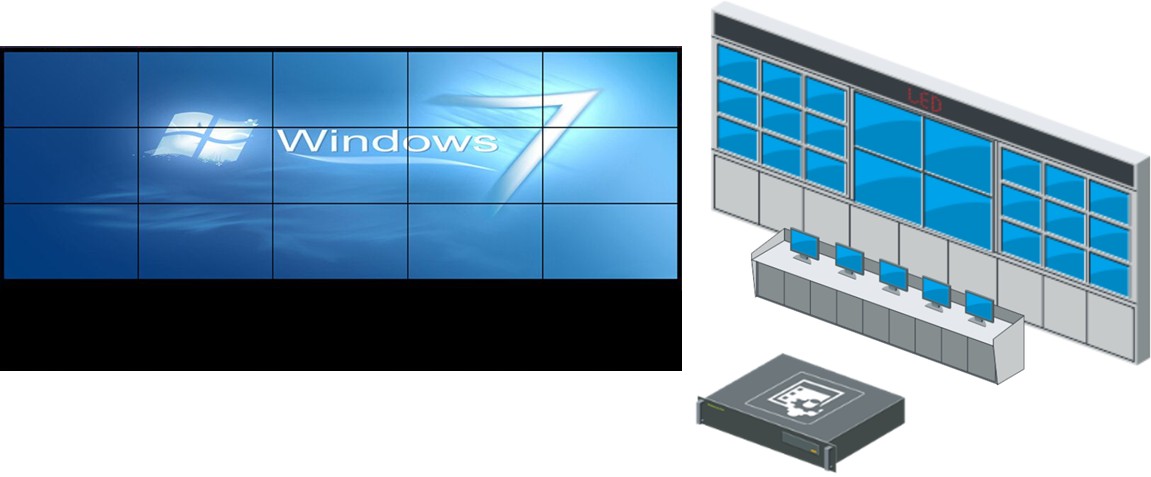

VNMS綜合監控視頻交互顯示系統

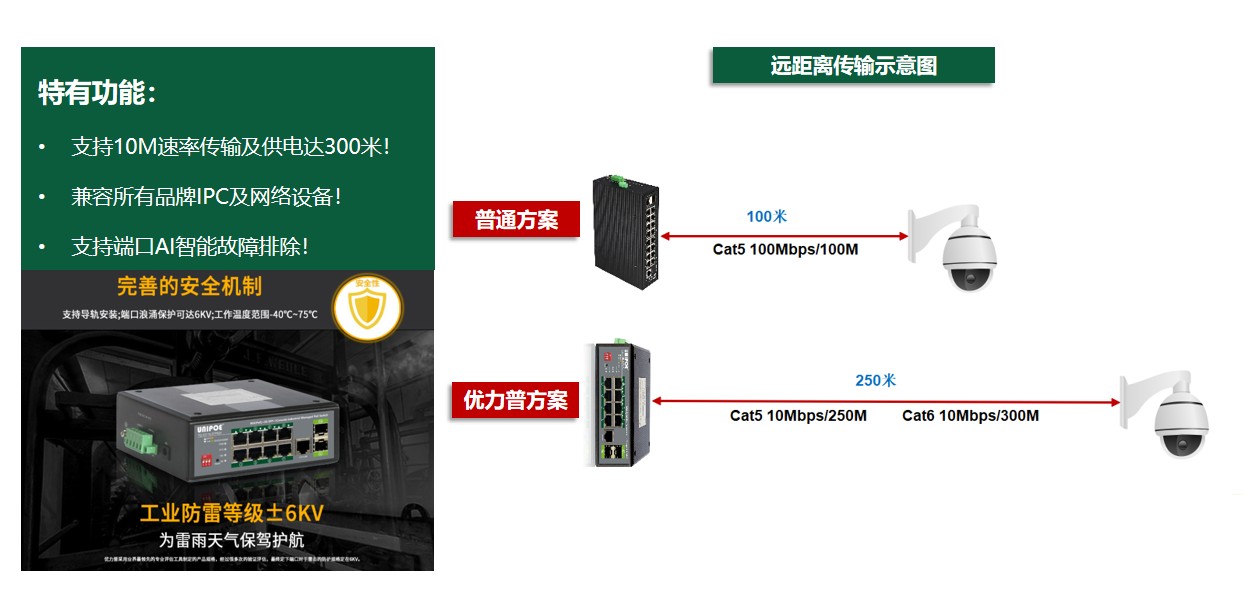

特點五：接入層設備支持300米（PoE+數據）超遠距離傳輸，滿足綜合管廊遠距離視頻監控接入需求；
智慧管廊視頻監控系統，主要包括管廊內各防區安裝的防爆攝像機、防暴盒、鋼管及布線系統等，可以將管廊內各管線、設備的監控畫面，實時回傳至監控中心；通過與入侵報警系統聯動進行遠程指揮調度和應急救援，實現管廊管理智能化，配合優力普工業PoE交換機具備300米10Mbps超長距離供電傳輸技術，增大網絡覆蓋范圍。

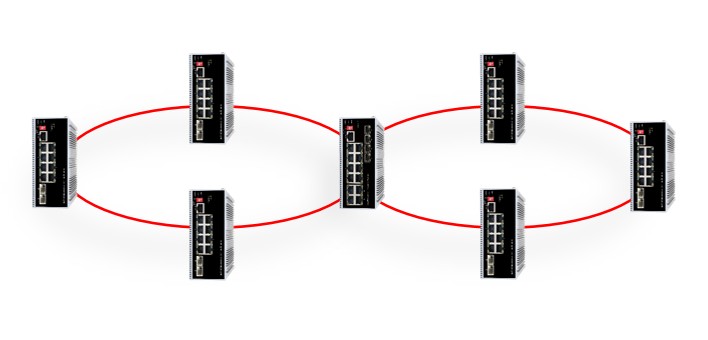

特點六：采用ERPS快速環網技術，實現鏈路熱備冗余，保證網絡高可靠運行；

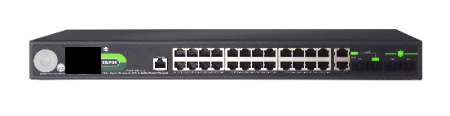

方案通過優力普自主研發的工業以太網交換機實現業務的整體綜合接入，與上行匯聚交換機組建千兆接入冗余環網，極大的降低了整體網絡因設備或鏈路故障造成的通信中斷概率。環網采用ERPS環網協議，自愈時間小于10ms，支持單環、相切環、相交環等多種組網形式。

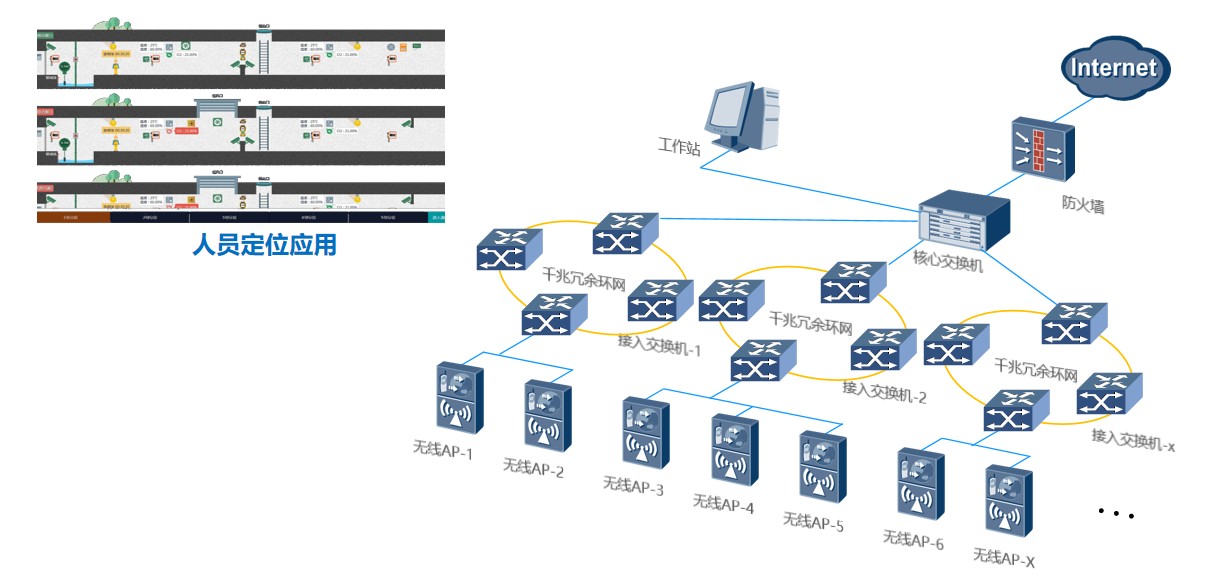

特點七： AP支持軟探針功能，對WiFi Probe request幀的掃描和統計，分析周邊終端，實現信息收集。
無線網絡系統具有綜合成本低，只需一次性投資，無須挖溝埋管立桿等傳統有線作業，特別適合綜合管廊場合應用；無線網絡覆蓋系統安裝周期短、組網靈活，維護方便且費用低、可自由擴展具備非常強的擴容能力；
特點八：網絡設備系統能夠適應高溫、潮濕、電磁干擾大等惡劣環境；

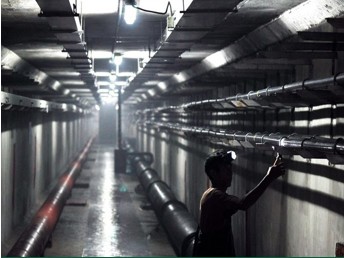

由于管廊深埋地下，易造成管道潮濕，侵害通信設備穩定性；同時業務接入量大，涉及高清視頻、語音對講、電氣監控及人員定位等大數據傳輸及處理；且涉及燃氣艙與電艙，易燃易爆，電磁干擾大，要求通信設備本身具備防爆、高可靠性以及極高的抗干擾能力。

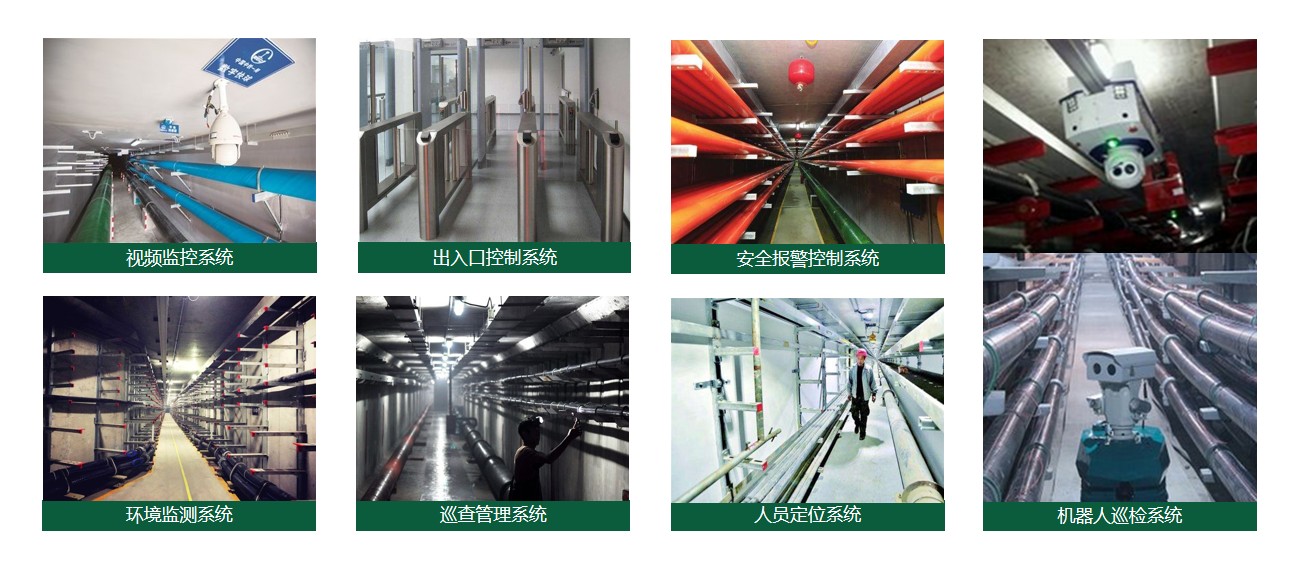

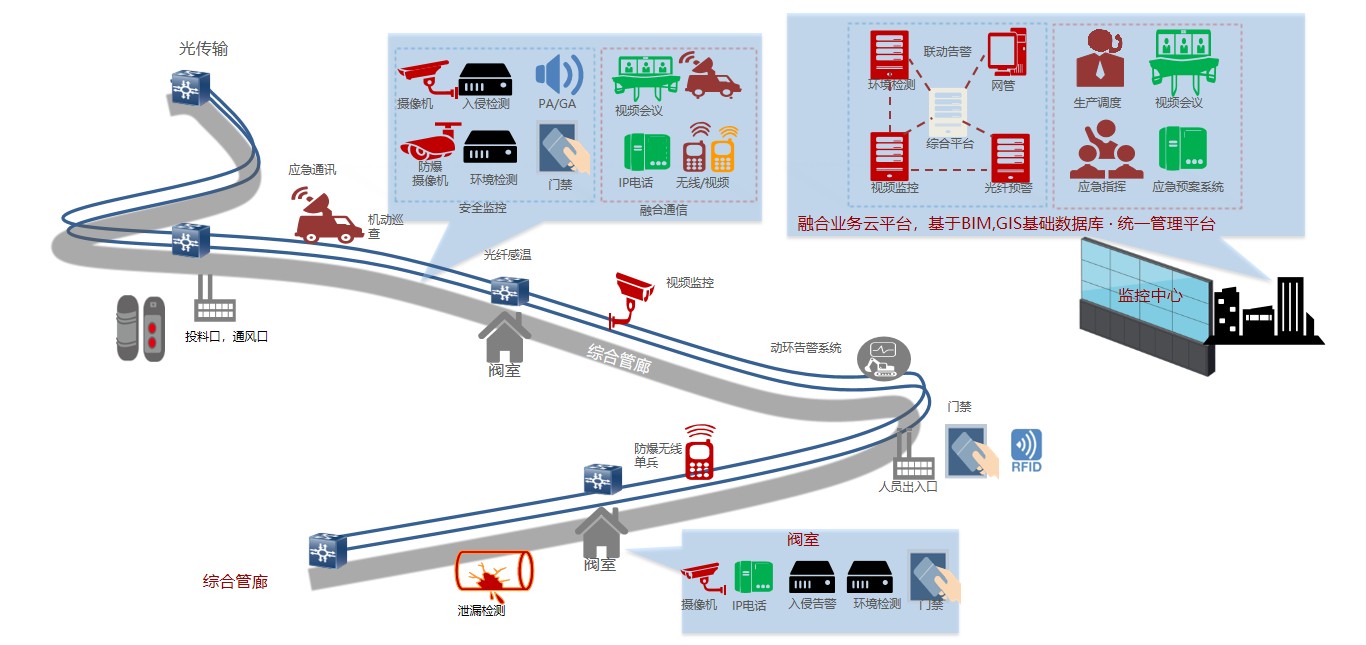

智慧管廊的場景應用
廊體內主要子系統有：出入口控制系統、視頻監控系統、入侵檢測系統、設備監控系統、環境監控系統、語音通訊系統、人員定位系統等。

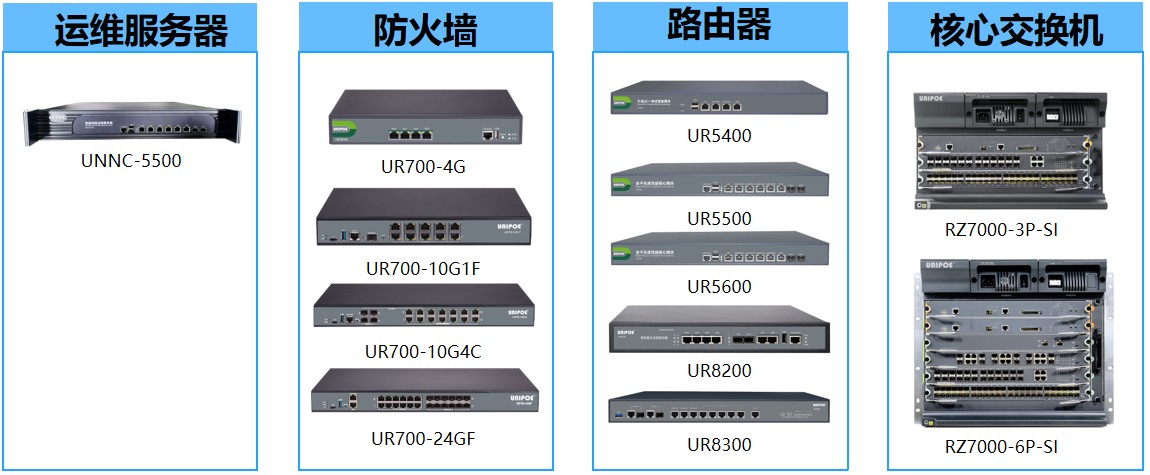

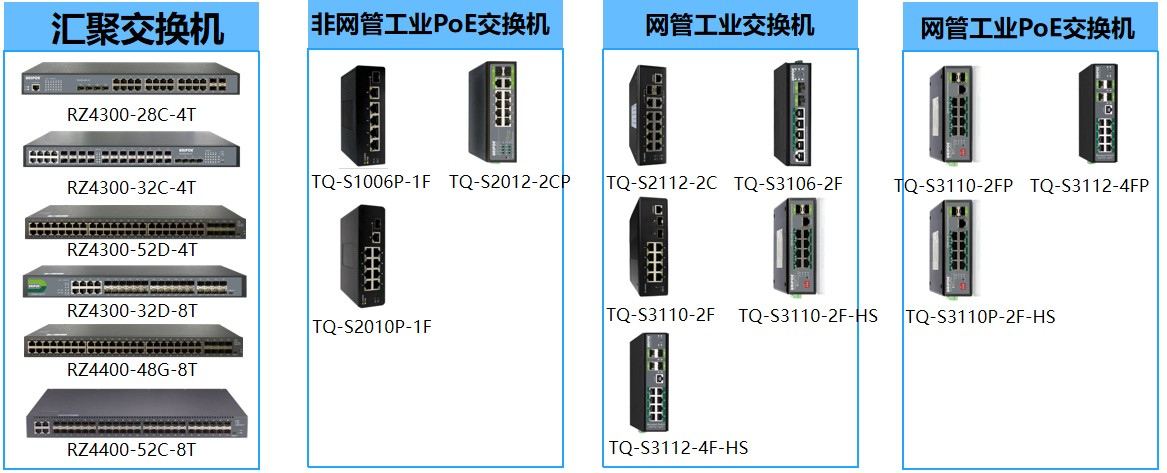

優力普智慧管廊網絡產品選型
優力普智慧管廊網絡解決方案提供從防火墻、路由器、核心、匯聚、接入工業交換機及無線AP等從上至下全套有線無線解決方案能力；
